아반떼 MD(구형) 수동접이 사이드미러 전동접이 개조 – 구형·더 뉴 MD 구분법과 10핀 폴딩모듈

2012년 출고 구형 아반떼 MD의 수동접이 사이드미러 한 쌍을, 미러 안에 모터를 장착해 버튼으로 접고 펴는 전동접이로 개조했습니다. 아반떼 MD는 구형과 더 뉴 아반떼(신형)의 미러 모양이 조금 달라, 작업 전에 어느 쪽인지 먼저 구분합니다.

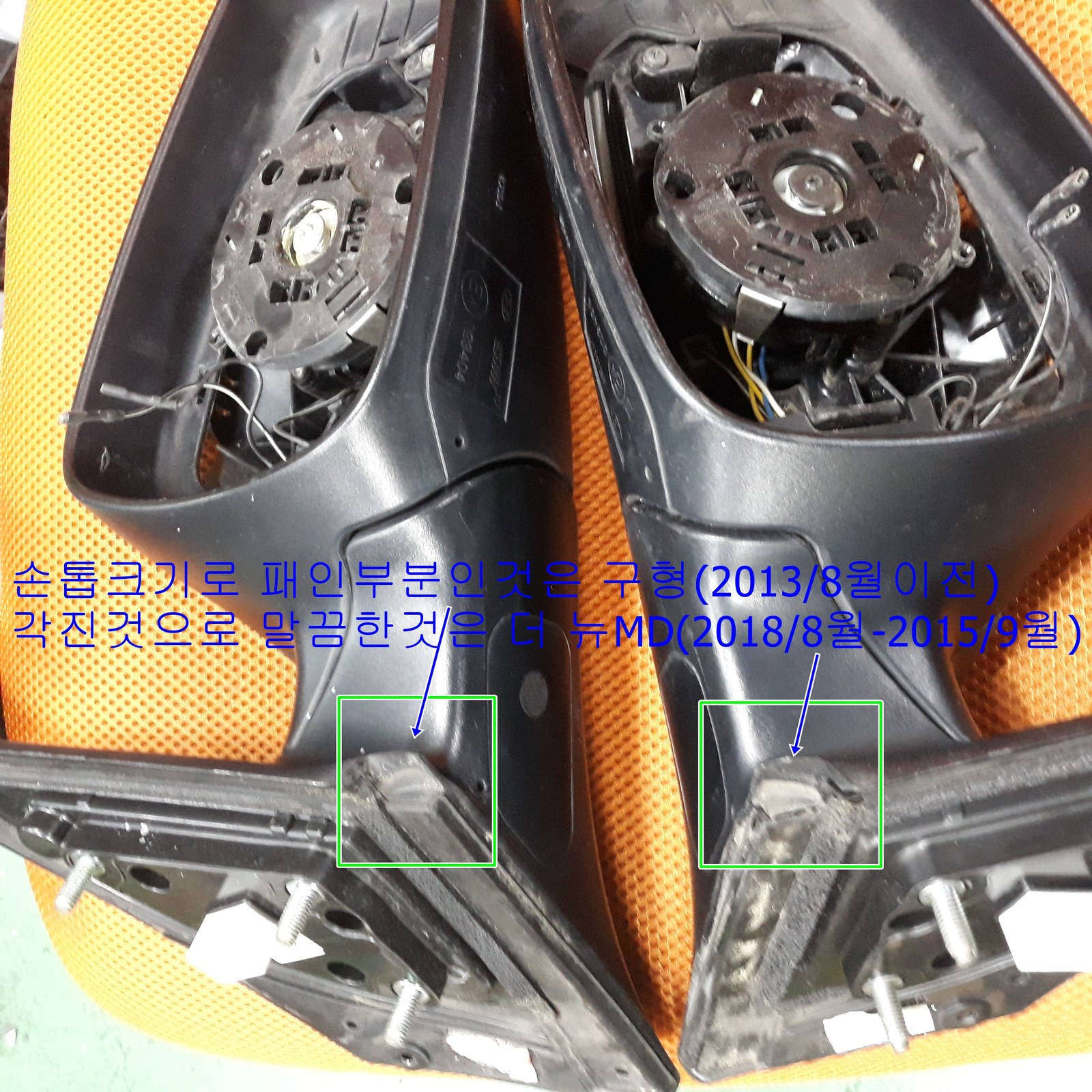

구형 MD와 더 뉴 MD 구분법

• 구형 MD (2013년 8월 이전): 미러 받침이 도어 크롬 몰딩에 닿는 부분이 손톱 크기로 패여 있습니다.
• 더 뉴 MD (2013년 8월 ~ 2015년 9월): 같은 부분이 각지고 말끔하게 마감되어 있습니다.

받침 모양이 달라 서로 바꿔 달 수 없으므로, 전동접이 개조나 미러 교체 전에 이 부분으로 차량이 구형인지 더 뉴 MD인지 확인합니다. 이번 차량은 2012년 출고된 구형 MD입니다.

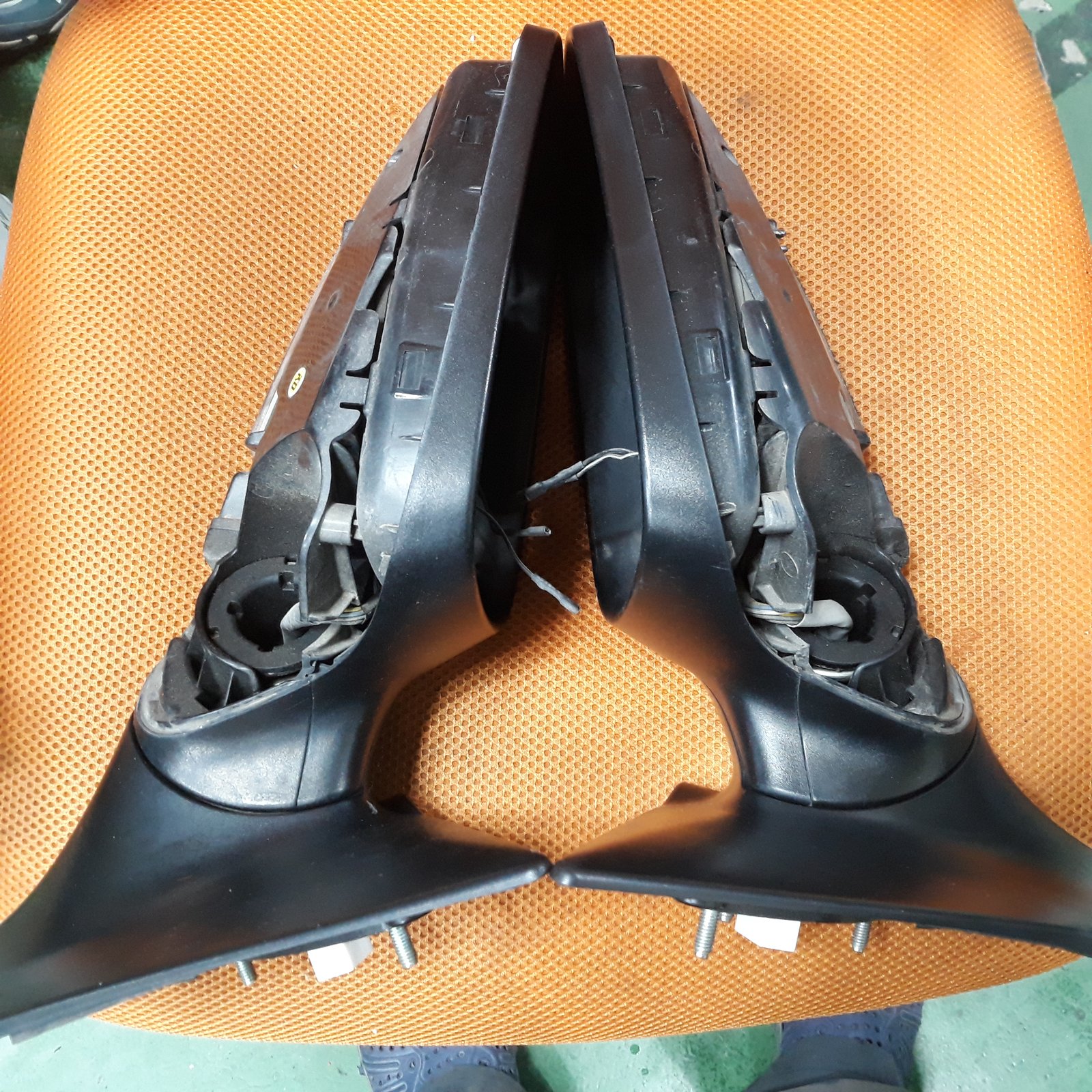

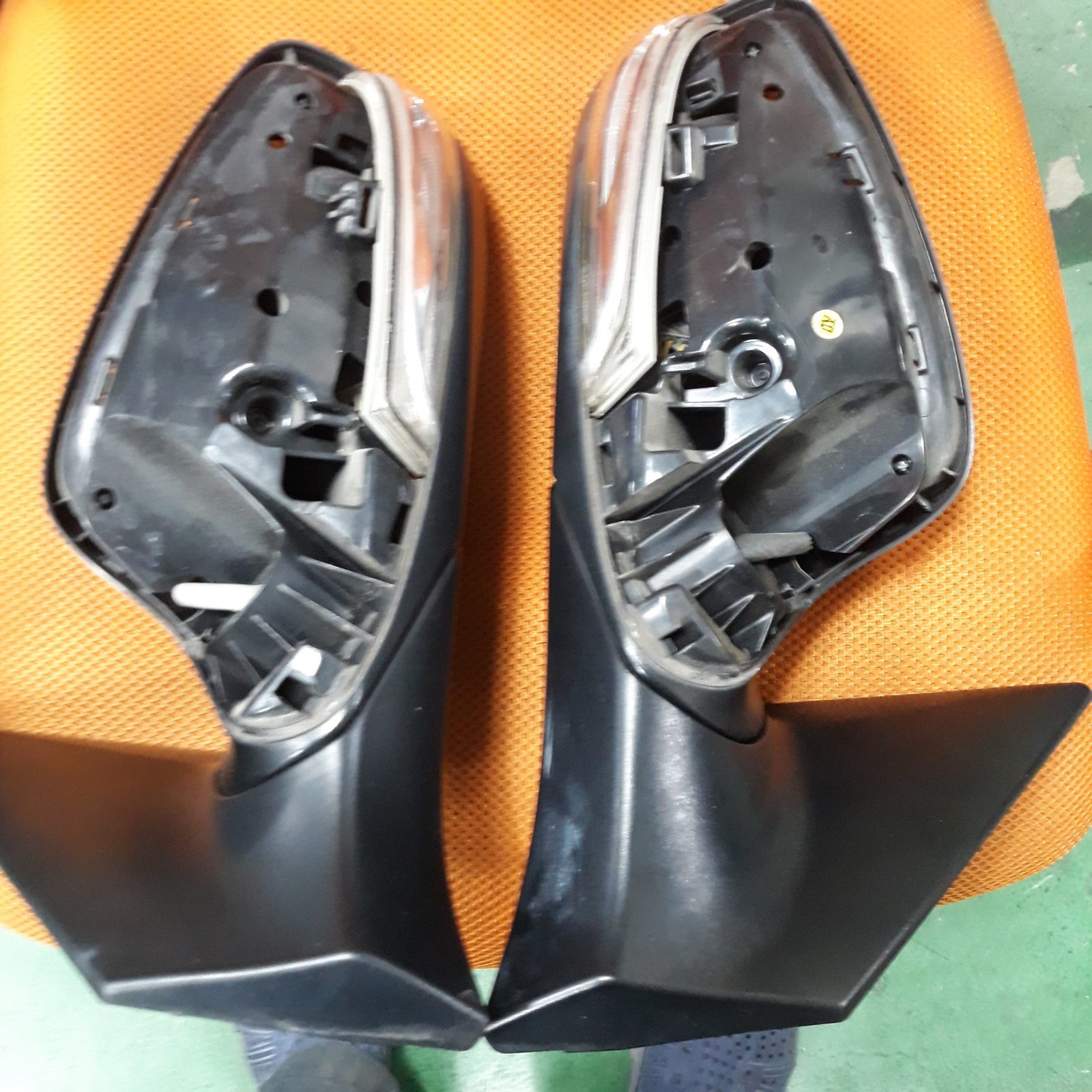

개조한 사이드미러 (수동접이 상태)

작업 내용

• 모터 장착: 손으로 접던 미러 안에 접이모터를 넣어 버튼으로 접고 펼 수 있게 했습니다. 좌우 한 쌍을 함께 작업했습니다.
• 폴딩모듈·스위치: 당시에는 자체 제작 10핀 폴딩모듈과 푸시 스위치 방식으로 작업했습니다. 결선 방법은 10핀 폴딩모듈 결선도에서 볼 수 있습니다(10핀 모듈은 현재 생산 중지).
• 다른 아반떼 사례: 다음 세대 차량의 개조는 아반떼 AD 수동접이 → 전동접이 개조에서 볼 수 있습니다.

개조 후 작동 영상

전동접이 작동 영상 ①: https://youtu.be/kLL8vkdogoo

전동접이 작동 영상 ②: https://youtu.be/b2ZHMSBu0Mc

요약

아반떼 MD의 수동접이 사이드미러도 미러 안에 모터를 넣어 전동접이로 개조할 수 있습니다. 다만 구형 MD(2013년 8월 이전)와 더 뉴 MD(2013년 8월~2015년 9월)는 받침 모양이 달라, 받침이 도어 크롬에 닿는 부분이 손톱 크기로 패였는지로 먼저 구분합니다. 이번 차량은 구형 MD로, 10핀 폴딩모듈과 푸시 스위치로 작업했습니다.
